20套機械設備電控板項目--電氣控制板生產廠家

返回列表 來源：發布日期： 2020.01.10

項目名稱：20套機械設備內部電控板項目

生產廠家：昆山華普拓電氣有限公司

產品名稱：電控板

項目介紹：

此20套機械設備內部電控板項目，是受一家大型機械設備公司委托生產。他們主要是制造PCB絲網印刷機設備的，產品設計自動半自動印刷機，以及真空樹脂塞孔機等。因種類多，產量大。于是找到我們?yōu)槠渑涮子∷C(jī)內部的電控板。華普拓電氣工程師依據其設備內部空間以及設備控制需求，在其原有電控板的基礎上進行了改良。使得新的電控盤更利于現場裝配。由于批量裝配生產，效率高質量好。從項目落實到產品客戶，一周時間交付到客戶廠內。華普拓速度越來越高的效率得到了客戶的高度認可。

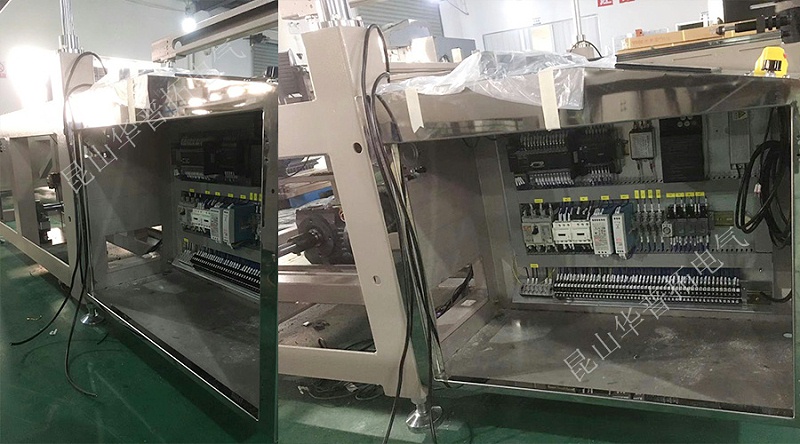

電控板安裝于機械設備內部實拍圖

應用亮點：

電控板的安裝底板選用材質1.2mm厚的碳鋼制作，根據客戶印刷機設備空間大小將電控板尺寸設計為630mm*480mm。并在上部配備了一塊擋塵板，而下部的端子座為現場操作方便，配備了固定折彎板。具有一定的弧度，當操作員在設備狹小的內部空間安裝操作時比較便利。在電控安裝板上預留有4個安裝孔，便于固定在機械設備內部。

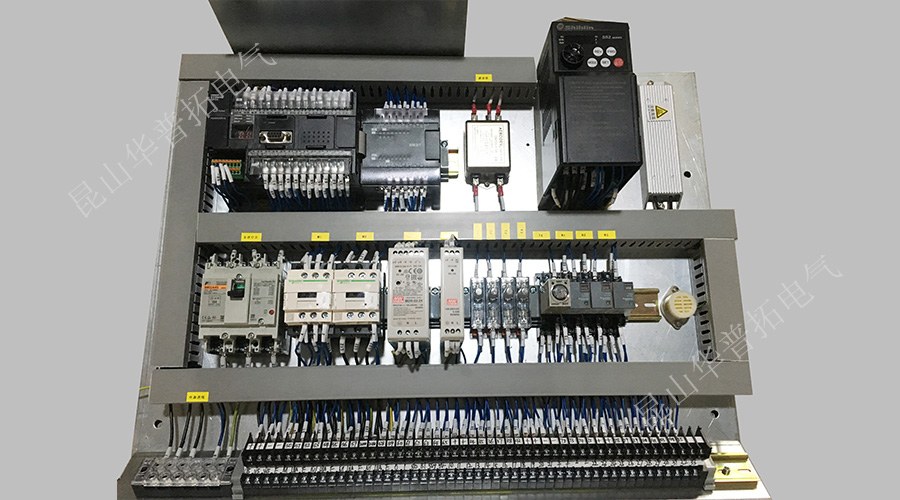

電控板實拍成品圖

采用國外進口品牌元器件，PLC選用歐姆龍CP系列小型plc模塊，士林變頻器，明緯電源，富士總制動開關，濾波器和施耐德中間繼電器等電氣元件組成。華普拓電氣工程師根據客戶機械設備內部空間設計電控板尺寸，安裝板上元器件安裝緊湊，布局美觀。進出線兩頭都有線號，便于后期檢修查找。華普拓設計生產的機械設備電控板安全可靠性高，元器件線路分布合理。防塵板和端子折彎板的設計人性化。方便客戶機械設備內部安裝操作。并不因?yàn)椴皇钦椎?a class="attach inline_attach" href="http://www.aeoim.cn/product/dkxj.html" target="_blank" title="電控柜">電控柜就放松要求。依然做到有序美觀實用。

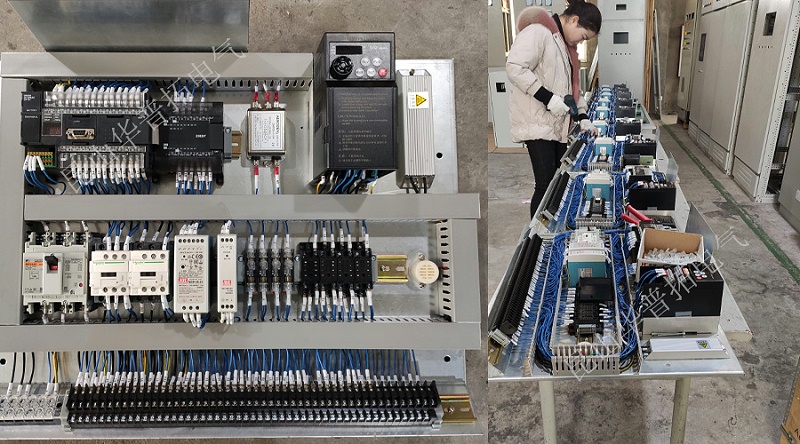

電控板裝配中-華普拓車間

昆山華普拓是電控柜及電控板的生產廠家，承接各種設備控制柜，及機電設備和機械設備內部電控板的生產。批量制作，為您節約時間和成本，并配合后期安裝及線路調整。解決客戶電氣自動化控制難題。如有合作需求，請給我們來電15150491355.我們將免費為您設計解決方案！
