蘇州真空泵PLC控制柜系統的組成部分

蘇州真空泵PLC控制柜系統是由昆山華普拓設計生產的。用于制氧機設備中壓縮機真空泵鼓風機等的自動化控制。

該系統一共有五臺柜子，分別為一臺plc控制柜、兩臺軟起動控制柜、一臺變頻控制柜和一臺低壓配電動力柜組成。五臺控制柜皆為仿威圖柜型。

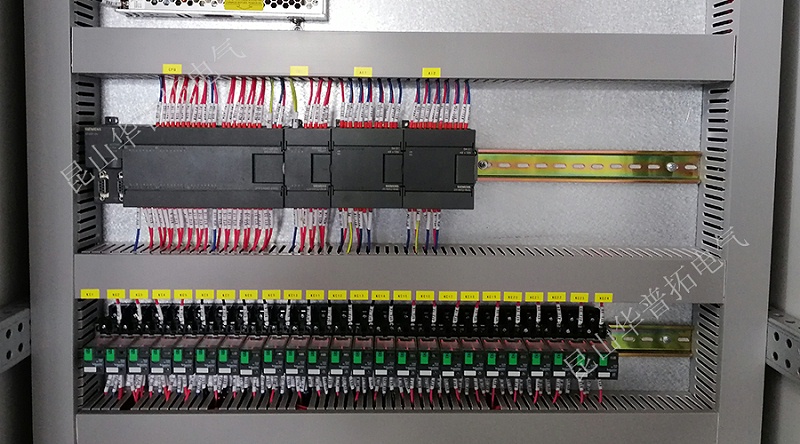

PLC控制柜細節圖

蘇州真空泵PLC控制柜系統的PLC控制柜

五臺控制柜系統中，其中PLC控制柜為獨立的主控制系統，是這套真空泵PLC控制柜系統的核心。負責整個真空泵系統的自動化啟?？刂?。其所用的plc模塊為德國西門子S7300系列。包含 8AI模塊、8RTD模塊、32DO模塊32DI模塊、以及6ES7 315-2EH14-0AB0規格的CPU模塊等等，參看以上細節圖。

并留足了空間給用戶，用于以后控制要求改變時添加擴展模塊。

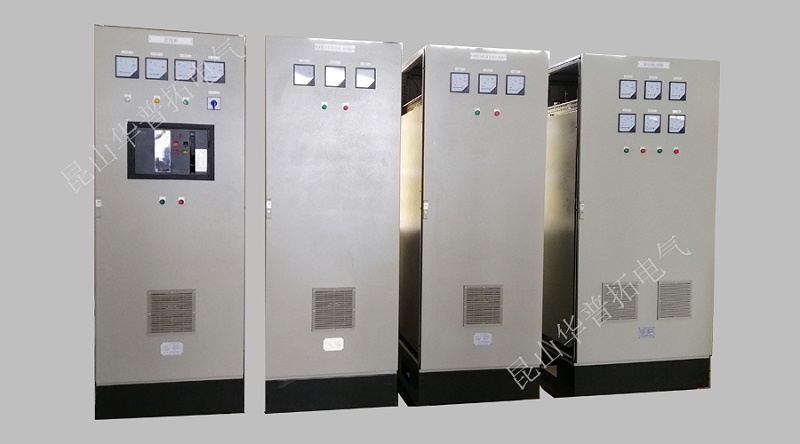

拼柜外觀圖

蘇州真空泵PLC控制柜系統的拼柜部分：

蘇州真空泵PLC控制柜系統的拼柜部分由四個柜子組成。

如下圖從左至右依次為：

一臺總功率459KW的進線柜為整個系統提供動力能源。兩臺真空泵鼓風機出線柜由220KW西馳軟起動柜實現平滑啟動，還有一臺混風風機出線柜即裝有兩臺士林變頻器的變頻柜。

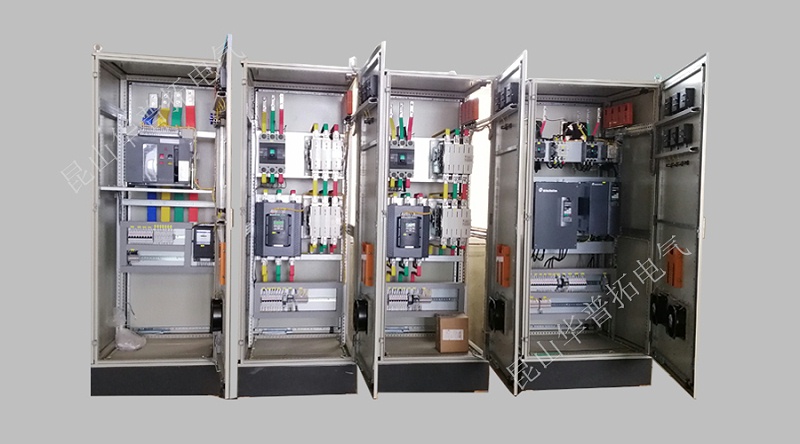

4臺拼柜內部圖

       華普拓電氣是蘇州真空泵PLC控制柜系統生產廠家，公司生產各種設備控制柜起動柜。產品涵蓋PLC控制柜、軟起動柜、變頻柜、進線柜等等。華普拓擁有完善的生產體系，并通過了ISO9001國際認證，以及3C配電柜生產資格證書。高效率交貨速度贏得客戶信賴和支持。

華普拓電氣是配套OEM控制柜供應商。 產品為非標定制，詳情可來電商談15150491355。
