項目單位：臺灣臺北中山堂舞臺升降變頻控制箱

控制柜生產廠家：昆山華普拓電氣有限公司

產品名稱：舞臺升降變頻控制箱

項目介紹：

中山堂原名“公會堂”，位于臺北延平南路，日據時代被日本人當成施政印記的建筑物 ，1945年抗戰勝利臺灣光復，日本在這里遞送降書 。光復后“公會堂”更名為“中山堂”并由臺北市政府接收，設立中山堂管理所，被明確定位為傳統藝術的藝文中心?，F(xiàn)在臺北市文化局將中山堂規劃兩個定位，一是展演傳統戲劇，二是市民論壇的固定場地。 2019年11月場館內舞臺設備改造項目啟動實施。昆山華普拓電氣有幸參與其中，負責39臺控制絞車運行的控制箱的設計制作——舞臺升降 變頻器控制箱。并于12月7日交付，由航空直接運抵臺北。

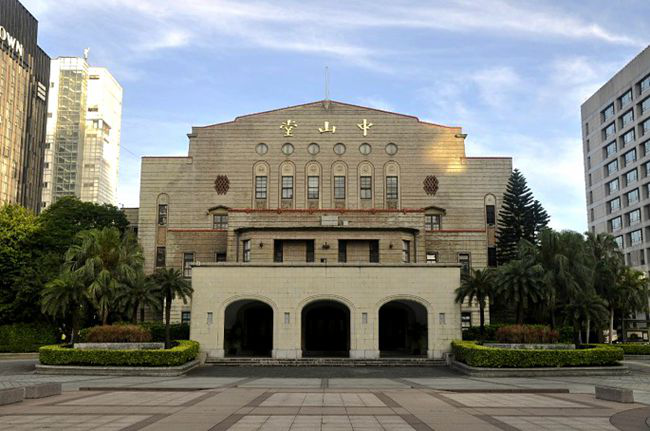

                                                                                     臺灣臺北中山堂外觀

應用亮點：

整個項目包含39臺舞臺升降變頻控制箱，其中30臺11KW，7臺2.2KW ,2臺1.5KW. 變頻器控制箱主要用于控制絞車，而絞車負責整個舞臺的升降啟停。考慮到實際使用場景以及美觀度，柜體選用材質 1.2mm 厚的碳鋼制作，黑色龍紋削光作為主體顏色。箱體尺寸高1200*寬 350* 深350mm。因?yàn)槭且苿?dòng)式設備，所以在頂部安裝把手方便搬運抓握。

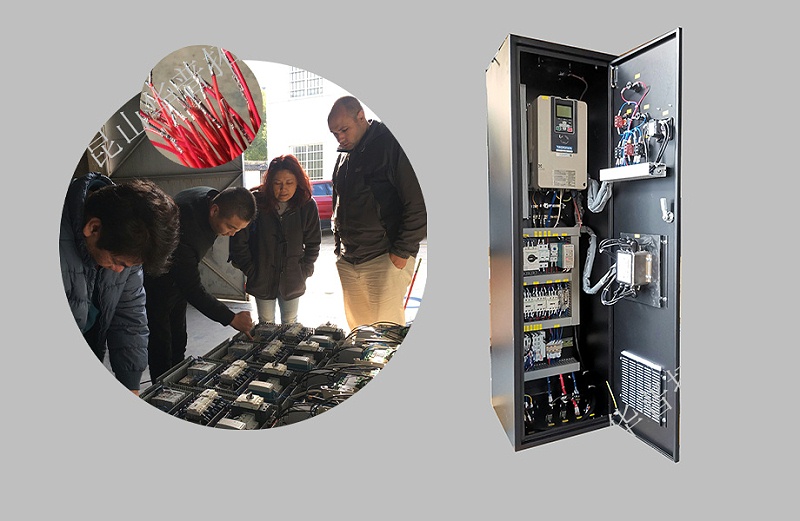

客戶到公司查看生產，對生產進度以及產品表示滿意

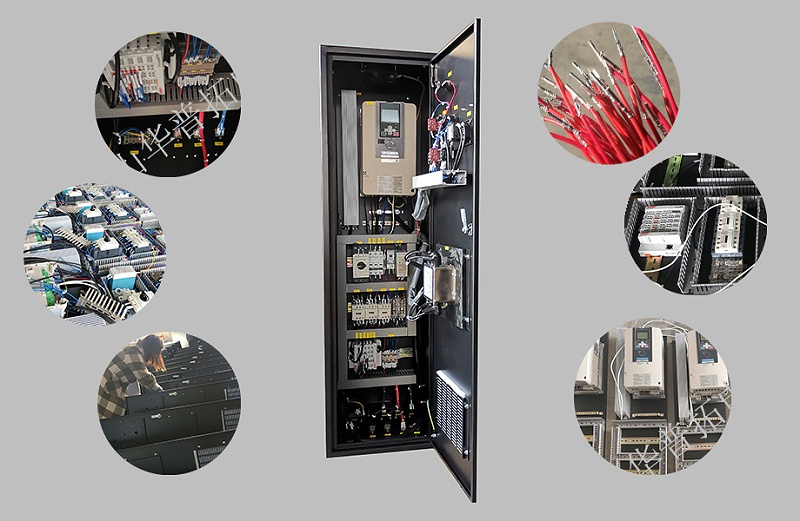

升降舞臺的運動是通過控制電機的轉動來調整升降塊的位置，在控制上既有強電部分，也有弱電部分，設計系統結構時把這兩個部分分開?？刂葡鋬?nèi)所有元器件均為原裝進口。箱體面板二次按鈕選擇開關等均采用臺灣賀電品牌,箱體下部裝有臺灣卡固排風扇，有效快速降低箱內溫度。

此舞臺升降變頻控制箱設計的亮點在于箱體底部，針對演藝現場場地限制，及許多不同功能控制，現場線路繁多、復雜，安裝、調試及后期維護不便的實際情況，從而設計了模塊化插座底板，將多種線路組合成一個個模塊，各模塊對應插入模塊插座上，插座安置于底板上，模塊插座底板和多個模塊插座之間通過一根或多根模擬線控制連接，并做上明確的標識，這樣大大的方便了工作人員的使用，只要插入需要使用的插頭即可輕松解決應用問題。

華普拓電氣對每一個生產細節都有嚴格把控

通過 BECKHOFF模塊以及 日本安川 GA700系列新款變頻器 CIPR-GA70B4031ABBA 11kw380V ，實現舞臺的升降、移動、旋轉、伸縮等運動，從而達到舞臺與舞美、演員、場景、燈光的協調變化功能，使演出更加豐富精彩.。

昆山華普拓電氣是定制舞臺升降變頻控制箱的生產廠家，如果您需要定制不同使用需求的產品歡迎致電：15150491355 ，華普拓電氣團隊將以專業的知識，豐富的案例經驗為您的項目量身定制專屬產品！
